Cada vez con mayor frecuencia —y con diferente grado de apremio— poblaciones en diferentes partes del mundo pasamos por momentos de desesperación y tensión a causa de los desastres originados por los fenómenos naturales. Las lluvias torrenciales, las inundaciones, los huaycos, los terremotos y demás traen consigo destrucción y —como es sabido— dejan en el desamparo a muchas familias las cuales muchas veces no tienen siquiera un lugar donde pasar la noche obligándose a improvisar refugios inapropiados. Una vía para aliviar la desesperación de las poblaciones afectadas por los fenómenos naturales es a través de la planificación de asentamientos para desplazados. Por ello, en esta entrada consideré oportuno el compartir un proyecto de refugio temporal de bambú que diseñé el año 2019 para el módulo I: Tecnología del bambú del curso Seminario Vivienda y Tecnologías Constructivas de la Maestría en Ciencias en Planificación y Gestión de la Vivienda de la Unidad de Posgrado de la Facultad de Arquitectura, Urbanismo y Artes, de la Universidad Nacional de Ingeniería en Lima - Perú. El trabajo tuvo por objetivo “elaborar una propuesta de refugio temporal basado en el sistema constructivo con bambú para que sea analizado, mejorado y de ser el caso construido para ser utilizado como refugio por la población afectada por un desastre ...”( p. 2). Dada la coyuntura climática y ante la inminencia de un nuevo fenómeno del Niño lo socializo a fin de que esté a disposición de la población en cualquier lugar del mundo —con acceso a internet— y así se pueda contar con una alternativa más de refugio temporal en donde —de ejecutarse— la población desplazada pueda guarecerse mientras se superan las consecuencias del desastre.
En
primer lugar, comparto —a manera de resumen— una lámina que pretende sintetizar
en imágenes el problema de diseño y la solución propuesta.
Figura
1
En
segundo lugar y para finalizar, comparto
la información relevante del proyecto con énfasis en la parte gráfica a
fin de que la comprensión del funcionamiento del sistema constructivo propuesto
sea fácil e intuitiva.
De
acuerdo al Manual Esfera: Carta Humanitaria y normas mínimas para la respuesta
humanitaria, el refugio —de manera ideal— se ubica formando parte de un “asentamiento
comunitario” del tipo “asentamiento planificado para la población desplazada”
(p. 283). El escenario de asentamiento planificado se describe en el manual como
“Un asentamiento construido específicamente para personas desplazadas cuya
distribución está ordenada y gestionada, y que dispone de infraestructuras,
instalaciones y servicios” (p. 322). La opción de asistencia propuesta para el
refugio es la de “Alojamientos de transición” que se describe en el manual como
“Alojamientos rápidos que se construyen con materiales y técnicas pensados para
pasar a ser estructuras más permanentes. El alojamiento se debe poder reformar,
reutilizar, revender o trasladar de los terrenos temporales a sitios
permanentes” (p. 326).
ÁREA GEOGRÁFICA
El
refugio pretende atender a la población desplazada por desastres originados por
fenómenos naturales ocurridos en el área costera del departamento de Lambayeque
– Perú. La plantación propuesta para la extracción del bambú se ubica en el
caserío Huaca de Piedra del distrito de Illimo, provincia y departamento de
Lambayeque.
CRITERIOS
DE DISEÑO
1.- La
capacidad del refugio la propuse para cinco personas. El diseño permite que la
familia desplazada por el desastre originado por el fenómeno natural cuente en
el refugio con un área cubierta mínima superior a 3.5 m2 por persona. El área de uso total del
refugio es de 18.029 m2.
2.- Consideré
que el diseño del refugio permita su relocalización posterior—de ser el caso por
sus mismos ocupantes—. La mayor parte de su estructura está aislada del terreno.
Sólo esta sostenida en doce puntos y dos accesorios de fijación que de ser el
caso pueden ser desmontados. Asimismo, los materiales empleados en la
construcción del refugio pueden —pasada la emergencia—ser reutilizados en otras
construcciones o también se le puede dar al refugio un uso diferente en otra
ubicación.
3.-
La propuesta al estar formada por un módulo hexagonal —como se puede ver en la
Figura 2 me dejé influenciar de la manera como organizan sus espacios las
avispas— tiene la posibilidad de replicarse sin perder unidad y así permitir la generación de agrupaciones
de refugios en torno a espacios abiertos comunes que permitan la socialización
de los refugiados y de esta manera construir de a pocos un entorno más dinámico
mientras se supera el desastre o también —pasado el desastre— el crecimiento
progresivo de la vivienda conformando nuevos espacios —en caso exista en su
terreno espacio para crecer y además se cuente con los recursos económicos— .
Figura
2
4.-
Las aberturas —vanos— de la puerta de acceso y
de las ventanas del refugio las propuse en la parte central de los paños
a los que pertenecen. Ninguna abertura se encuentra en las esquinas del
refugio. Esto permite una mayor rigidez y estabilidad de la estructura. Minimizando
los riesgos estructurales y vulnerabilidades.
5.-
El clima de la zona para la cual presenté la propuesta de refugio es un clima cálido.
Por ello, como se puede ver en la Figura 3 las ventanas del refugio se
encuentran ubicadas en paredes opuestas facilitando así la ventilación cruzada
del espacio interior. Propongo que la ventana de menor dimensión se ubique
hacia el sur oeste —en la dirección del viento predominante SO-NE— y la ventana
de mayor dimensión se ubique hacia el noreste —al ingresar el viento por una ventana
de menor dimensión y salir por una de mayor dimensión se garantiza una mayor
velocidad y movimiento del aire en el espacio interior del refugio—. Asimismo, propuse
la ventana pequeña hacia el sur oeste para disminuir el ingreso de la radiación
solar directa durante los meses de verano en esta latitud. Por el contario,
propuse la ventana de mayor dimensión hacia
el noreste para permitir que el espacio interior pueda recibir radiación solar
directa durante los meses de invierno en esta latitud. De esta manera el diseño
permitirá que la temperatura del espacio interior no sea tan cálida durante el
verano, ni tan fría durante el invierno.
Figura
3
Fuente:
ver código FF3.
Figura
4
Fuente:
ver código FF4.
7.- La propuesta pretende ser apropiada al lugar. Tanto por su adaptación al clima, como por su forma y por la técnica constructiva empleada.
8.-
El nivel del piso terminado se elevó con la finalidad de aislarlo ante una
posible inundación —es difícil que una zona de refugio planificada se inunde,
pero se han visto casos—. Esta altura de ser necesaria puede ser salvada con un
desnivel intermedio o con una rampa trabajada con el mismo terreno para hacerlo
accesible a las personas mayores o con movilidad reducida.
9.-
El proceso constructivo es un proceso limpio, rápido y con un bajo impacto
ambiental.
PRINCIPIOS BÁSICOS
1.-La
simpleza estructural basada en la modulación —la estructura del refugio está formado
por triángulos equiláteros—. Como se puede apreciar en la Figura 5 esta
modulación permite una mayor facilidad en el proceso constructivo y una mayor
rigidez estructural en la propuesta.
Figura
5
Fuente:
ver código FF5.
2.-
La eficiencia estructural. Cada una de las piezas de bambú cumple una función estructural
en el conjunto.
3.-El
diseño de la propuesta de refugio puede ser replicado. La estructura se
caracteriza por ser de poco peso y las piezas pueden ser habilitadas en serie.
COMPONENTES DEL SISTEMA
ESTRUCTURAL
A
continuación presento los componentes del sistema estructural. Todos ellos
pueden ser trabajados independientemente y luego ensamblados. La descripción se
inicia por filas de arriba hacia abajo y de izquierda a derecha.
Figura 06
Fuente:
ver código FF6.
Primera
fila:
A.-Dado de concreto de f´c: 210
Kg/cm2 —a manera de pisón— con unas dimensiones de 33.0 cm por lado con anclaje
de acero de ؽ” original inclinado a 60° (12 unidades). B.- Losa de concreto de e: 2” con perforaciones de ؽ” para los pasantes
de acero del accesorio de fijación (1 unidad). C.- Accesorio de fijación con pasantes de acero (2 piezas con 3
pasantes cada una). D.- Estructura
triangular conformada por bambú de Ø 4” y 2”. Asimismo, por latas de bambú de 3.9 cm (6 unidades).
Segunda
fila:
E.- Bambú de Ø 4” para la estructura
de piso (42 piezas). La longitud de las piezas disminuye según su posición. Las
piezas interiores se colocan en pares. Las piezas perimétricas están perforadas
para el ensamble con los paneles verticales de bambú. F.- Bambú de Ø 4” para arriostre en piso. Varían en longitud según
su posición. (4 piezas). G.- Latas de bambú
de 3.9 cm como piso sobre y perpendiculares a los elementos de arriostre. H.-
Tercera
fila:
I.- Paneles de bambú de Ø 2” y latas de bambú de 3.9 cm como elemento de arriostre para paño de puerta. Varían en longitud según su posición. (2 piezas).J.-Panel de bambú de Ø 2” y latas de bambú de 3.9 cm como elemento de arriostre para paño con ventana de dos hojas. (1 pieza). K.- Panel de bambú de Ø 2” y latas de bambú de 3.9 cm como elemento de arriostre para paño con ventana de una hoja. (1 pieza). L.- Vigas de bambú de Ø 3” perforadas para ensamble con paneles de arriostre. (6 piezas)
Cuarta
fila:
M.- Cobertura conformada por
soportes de bambú de Ø2” (18 piezas), latas de bambú de 3.9 cm. (57 piezas) —la
longitud de las latas de bambú varía según su posición en la cobertura— y esteras
(3 piezas). N.- Hojas de ventana de bambú de Ø 4” y esterilla (3 piezas).Ñ.- Hoja de puerta de bambú de Ø 4”
y esterilla (1 pieza) —la hoja de la puerta se fija flanqueada por 2 piezas de bambú de Ø 4”—.
Como
materiales adicionales para el enlucido y fijación se tiene: cemento, arenilla,
barro, paja, malla metálica electrosoldada de ½”, alambre negro N°16, pernos,
tornillos spax.
PROCESO CONSTRUCTIVO
El
proceso constructivo del refugio comprende las siguientes etapas:
Etapa I
Pre-selección
del bambú de acuerdo a las recomendaciones de los especialistas.
Etapa II
Nivelación
del terreno. El suelo debe tener buena resistencia y estar ubicado en una zona no inundable.
Figura
7
Fuente:
ver código FF7.
Etapa III
Trazo
de los ejes estructurales.
Figura
8
Fuente:
ver código FF8.
Etapa IV
Excavación
y nivelación del terreno para la colocación de los dados de concreto.
Figura
9
Fuente:
ver código FF9.
Etapa V
Colocación
y nivelación en la excavación de los dados de concreto con anclaje.
Figura 10
Fuente:
ver código FF10.
Etapa VI
Colocación
y nivelación de la losa de concreto al ras del terreno nivelado.
Figura
11
Fuente:
ver código FF11.
Etapa VII
Colocación
y fijación con los pasantes de acero del accesorio de fijación. Los pasantes
deben atravesar la losa y fijarse en el terreno natural.
Figura
12
Fuente:
ver código FF12.
ETAPA VIII
Selección
y corte.
ETAPA IX
Trazo
y ensamble de estructura triangular.
Figura
13
Fuente:
ver código FF13.
ETAPA X
Montaje
de estructura triangular.
Figura
14
Fuente:
ver código FF14.
ETAPA XI
Montaje
de estructura de soporte y arriostre en piso.
Figura
15
Fuente:
ver código FF15.
Etapa XII
Colocación
de latas de bambú a manera de piso. Las latas se deben colocar de manera perpendicular a los elementos de arriostre para el piso
Figura
16
Fuente:
ver código FF16.
Etapa XIII
Ensamble
de vigas.
Figura
17
Fuente:
ver código FF17.

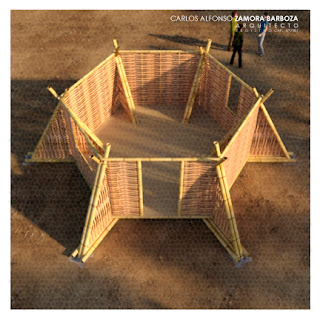

Etapa XIV
Colocación
de elementos de arriostre.
Fuente:
ver código FF18.
ETAPA XV
Trazo
y ensamble de techo.
El
techo es resultado de la adaptación hecha en base a la Investigación
tecnológica aplicada: Domocaña a cargo
de la Ingeniera Raquel Barrionuevo propuesto y desarrollado por la Facultad de
Arquitectura de la Universidad Nacional de Ingeniería (UNI). Considero que por las variaciones que he
realizado en el techo este debe someterse a los ensayos correspondientes que
garanticen su seguridad. La flecha máxima del domo es de 86.3 cm y la luz libre
a cubrir es de 4.663 m.
Figura
19
Fuente:
ver código FF19.
Para la colocación y fijación de las esteras tuve como referencia la manera como se
colocan y fijan en el prototipo Casa Tortuga desarrollado por la Asociación Paz
y Esperanza. En la práctica es una adaptación del procedimiento a la forma
hexagonal. Como se puede ver en la Figura 20 en primer lugar se fijan las latas
de bambú y luego se colocan las esteras adaptándose a la forma del domo.
Fuente:
ver código FF20.
ETAPA XVI
Montaje
y fijación de cubierta.
Figura
21
Fuente:
ver código FF21.
ETAPA XVII
Colocación
y fijación de puerta y ventanas para verificar alineamientos y niveles de los
paneles que permitan abrirlas y
cerrarlas.
Figura
22
Fuente:
ver código FF22.
ETAPA XVIII
Colocación
y fijación de malla electrosoldada en los elementos verticales.
Figura
23
Fuente:
ver código FF23.
ETAPA XIX
Enlucido.
Al techo Domocaña siguiendo las
recomendaciones de la investigación de
Barrionuevo (2011) se propuso aplicar un “revestimiento primario de barro y
paja, en una proporción de 2,0 kg de paja por 100 Kg de tierra” (p.56). Luego
de secar este revestimiento se aplica un revestimiento secundario “… de 1,5 cm o 2,0 cm de espesor, de barro
preparado con tierra areno arcillosa cernida, con un impermeabilizante, como el
asfalto RC-250 (aproximadamente un 3% en peso)” (p.57). Para finalizar, un revestimiento “de
“lechada” de cemento aplicada con brocha a modo de pintura. La superficie
usualmente debe pintarse dos veces” (p.57). A los elementos verticales se
aplica —en dos capas— sobre la malla electrosoldada un tarrajeo de cemento y arena en proporción
1:4. Se recomienda cubrir bien las hojas de puertas y ventanas antes de iniciar
las tareas de enlucido o en todo caso retirarlas para reinstalarlas al final de los trabajos.
Figura
24
Fuente:
ver código FF24.
Al finalizar esta entrada me queda expresar el deseo de que la información compartida sea de utilidad en las tareas de planificación y ejecución de los asentamientos para desplazados que —estoy seguro— se construirán con mucha responsabilidad en diferentes partes del mundo para enfrentar los desastres causados por los fenómenos naturales. Esta gratificante tarea evitará que las poblaciones afectadas caigan en el desánimo y se dejen estar. Es bueno y oportuno el recordar que siempre que llovió paró.Todo pasará.
REFERENCIAS
Asociación Esfera.
(2018). Manual Esfera: Carta Humanitaria y normas mínimas para la respuesta
humanitaria (CPSL , Trad. 4. ͣ Ed.). Shortrun Press Ltd. (Trabajo Original
publicado 2018). www.spherestandards.org/handbook
Barrionuevo, R. (2011). Investigación tecnológica aplicada:
Domocaña. Informes de la Construcción, 63(523),
51-58
Mok, J. (2008). Manual
de Autoconstrucción Casas Tortuga. Paz y Esperanza. https://institutopaz.net/publicaciones/manual-de-construcción-casa-tortuga/
Zamora, C. (2019). Refugio temporal de bambú. [Trabajo de diseño. Módulo I: Tecnología del bambú. Seminario Vivienda y Tecnología Constructivas. Maestría en Ciencias en Planificación y Gestión de la Vivienda. Unidad de Posgrado de la Facultad de Arquitectura, Urbanismo y Artes, de la Universidad Nacional de Ingeniería]
FIGURAS
Fuente
de Figura 1:código FF1. Elaborada en
base a las siguientes fuentes:
Foto de problema: Medina,C./LR. 11 de marzo 2023.
Fotorrealismo: Zamora, C . 2023.
Composición: Zamora, C . 2023.
Fuente
de Figura 2:código FF2. Elaborada en
base a las siguientes fuentes:
Foto: Zamora, C . 2023.
Fotorrealismo: Zamora, C . 2023.
Composición: Zamora, C . 2023.
Fuente
de Figura 3:código FF3. Elaborada en
base a las siguientes fuentes:
Fotorrealismo: Zamora, C . 2023.
Composición: Zamora, C . 2023.
Fuente
de Figura 4: código FF4. Elaborada en
base a las siguientes fuentes:
Fotorrealismo: Zamora, C . 2023.
Esquema: Zamora, C . 2023.
Composición: Zamora, C . 2023.
Fuente
de la Figura 5 hasta la Figura 24: códigos
FF5 hasta FF24. Elaboradas en base a las siguientes fuentes:
Fotorrealismo: Zamora, C . 2023.
Composición: Zamora, C . 2023.
No hay comentarios:
Publicar un comentario
